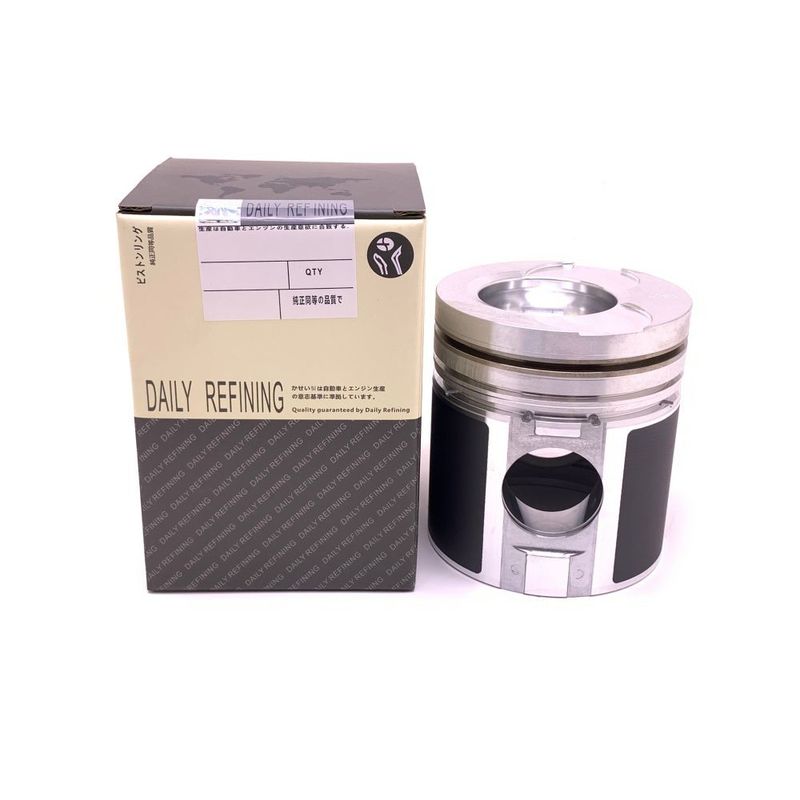

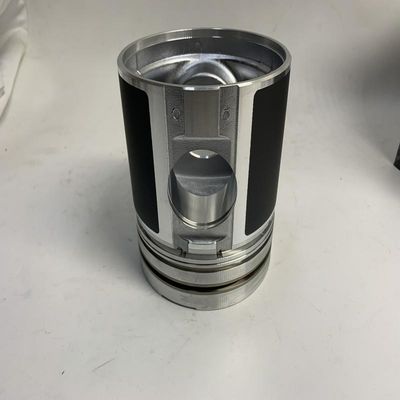

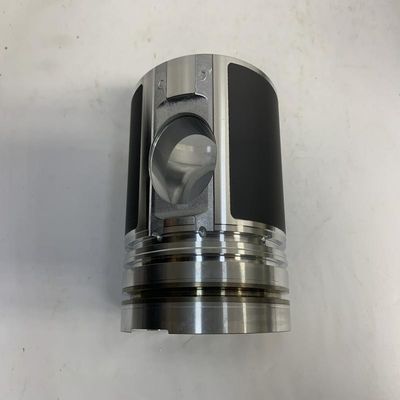

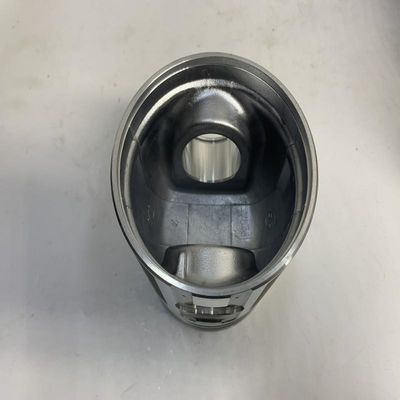

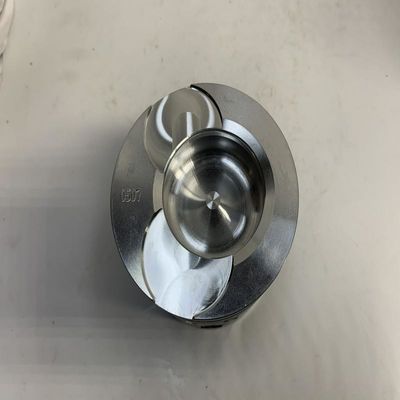

D1146 ανταλλακτικά εκσκαφικών μηχανών βρόγχος 65.02501-0507

περιγραφή του προϊόντος

Πληροφορίες για το έμβολο:

D1146 Εγκυκλοπαίδεια
D1146 δαχτυλίδι έμβολο
Δ1146 Συσκευή έμβολο
D1146 έμβολο κυλινδρικού κινητήρα
Δ1146 Εφοδιασμός κυλίνδρων/εφοδιασμός κυλίνδρων
D1146 Συσκευή πλήρους συμπίεσης
D1146 Σφραγίδα κεφαλής κυλίνδρου
D1146 κεφαλή κυλίνδρου
D1146 μπλοκ κυλίνδρων
Δ1146 Συγκρότημα κινητήρα
D1146 Σημείο ακονισμού
D1146 στρογγυλοξυλος
D1146 βαλβίδα πρόσληψης
D1146 βαλβίδα εξάτμισης
D1146 στρογγυλοξυλος
D1146 Αντλία πετρελαίου

D1146 Στραβός σύνδεσης
D1146 κύρια ομάδα ρυμουλκούμενων
Δ1146 Συγκρότημα ρουλεμάν
D1146 Αντλία καυσίμου
D1146 Αντλία έγχυσης καυσίμου

Σχετικά προϊόντα κινητήρων:

Η μέθοδος εγκατάστασης του έμβολο και η κατεύθυνση εγκατάστασης του έμβολο είναι οι ακόλουθες:
1. Καλύψτε το πινέλο του έμβολο και την τρύπα του έμβολο με λάδι κινητήρα, συνδέστε το έμβολο και τη ράβδο σύνδεσης με το πινέλο του έμβολο και στη συνέχεια εγκαταστήστε το δαχτυλίδι σύγκλισης του εμβόλου του έμβολο
2. εγκαταστήσει το δαχτυλίδι του έμβολο. πατήστε την λεπίδα σκούπισης, το δαχτυλίδι στήριξης του δαχτυλιδιού ελαίου, την άνω λεπίδα του σκούπισης, το δεύτερο δαχτυλίδι αέρα, και το πρώτο δαχτυλίδι αέρα, και εγκαταστήσει κάθε δαχτυλίδι στο έμβολο με τη σειρά;όταν συναρμολογείται κάθε δαχτυλίδι αέραΠροσέξτε την κατεύθυνση του δαχτυλιδιού.
Stagger τα δύο ξυράφια και το δαχτυλίδι επένδυσης κύλινδρο σε μια ορισμένη γωνία, η κοφτή γωνία στη διεπαφή του δαχτυλιδιού επένδυσης κύλινδρο δείχνει στην κορυφή του έμβολο, και το πρώτο δαχτυλίδι,ο δεύτερος δακτύλιος και ο άνω ξύρισμα είναι 120° ή 90° ο ένας από τον άλλο
3. εγκαταστήσει το άνω κάλυμμα ρυμουλκούμενου και τη ράβδο σύνδεσης μαζί.
ΣΗΜΕΙΩΣΗ: Το κενό στην πλάκα ρυμούλκησης πρέπει να ευθυγραμμίζεται με το κενό στην ράβδο σύνδεσης
4. Εφαρμόστε το λιπαντικό λάδι του κινητήρα στον κύλινδρο του κινητήρα, κρατήστε το δαχτυλίδι του έμβολο με ένα ειδικό εργαλείο, χτυπήστε την κεφαλή του έμβολο με ένα ξύλινο λαβή και εγκαταστήστε το σύνολο ράβδου σύνδεσης του έμβολο.
ΣΗΜΕΙΩΣΗ: Η γραμμή με τις κουκκίδες της ράβδου σύνδεσης πρέπει να είναι στραμμένη προς την κατεύθυνση του 1ου κύλινδρου του κινητήρα και να είναι σύμφωνη με την κατεύθυνση του βέλους στην κορυφή του έμβολο
5. Συγκεντρώστε το ράβδο σύνδεσης κάτω από το κάλυμμα του ρυμουλκούμενου και το κάλυμμα του ράβδου σύνδεσης και εφαρμόστε λιπαντικό λάδι κινητήρα στην εσωτερική επιφάνεια του ρυμουλκούμενου.
ΣΗΜΕΙΩΣΗ: Το κενό στην πλάκα ρυμούλκησης πρέπει να ευθυγραμμίζεται με το κενό στην ράβδο σύνδεσης
